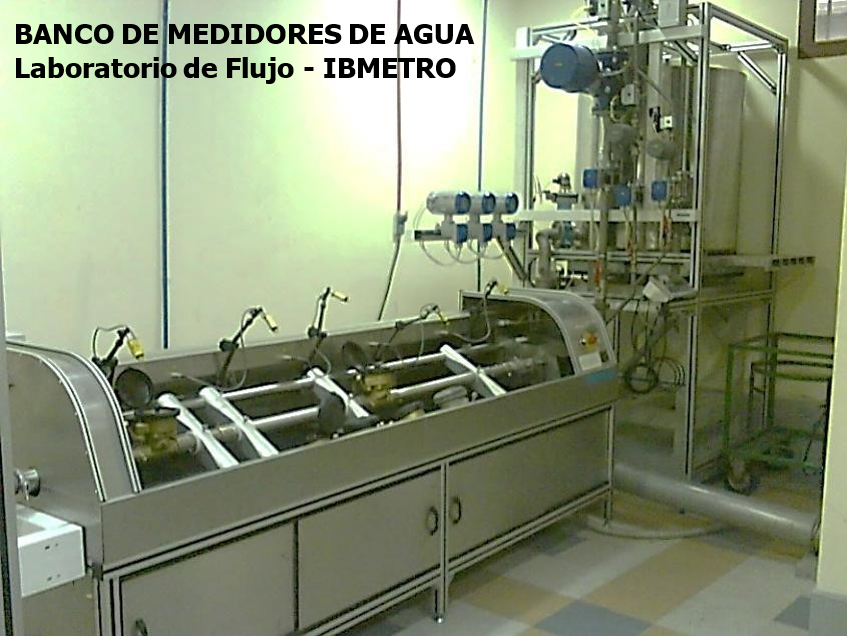

lab flujo

DETERMINACIÓN DEL ERROR DE INDICACIÓN

EN MEDIDORES DE AGUA DOMICILIARIOS

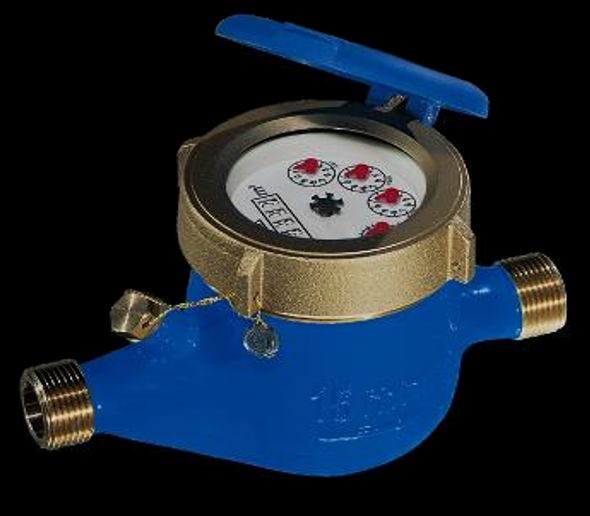

medidor domiciliario
lab lfujo



Definición: La determinación del error de indicación del medidor de agua consiste en comparar la indicación del volumen en éste, y el que llega al medidor volumétrico patrón (Tanque calibrado).

Ref.: Todo sobre medidores de agua, José Dajes Castro, 2da. Edición, Junio 2008.

Contenido

Definición.                                                                                                                                                1
Error de indicación.                                                                                                                              1
Curva de error de un medidor de agua                                                                                        2
Incertidumbre de la medición.                                                                                                        2
Ejemplo práctico.                                                                                                                                   3



ERROR DE INDICACIÓN

Para la determinación del error de indicación se utiliza la siguiente expresión:

formula error de indicacion

Donde:

E% = Error porcentual relativo (al patrón de medición).
VMBP = Volumen indicado por el medidor bajo prueba.
VPC = Volumen corregido del recipiente patrón.

Asimismo se debe tener en cuenta que:

VMBP = Lectura final - Lectura inicial (en el medidor).
VPC = volumen indicado en el patrón X[1+a(t - 15ºC)]

Para obtener el volumen corregido del patrón:

t = Temperatura del agua en ºC
a = Coeficiente de dilatación volumétrico del material del recipiente volumétrico patrón.

Acero inoxidable a = 5,1 X 10-5 ºC-1
Acero al carbón a = 5,1 X 10-5 ºC-1

El modelo matemático expresado en la ecuación (1) junto con sus correcciones, describe las condiciones de ensayo (temperatura y volumen de prueba, lecturas inicial y final, dilatación volumétrica, etc.) de tal manera que cumpliéndose estas condiciones se descartan su influencia y de esta manera, se permite efectuar la mejor determinación (estimación) del error de indicación de un medidor de agua.

El error de indicación encontrado permitirá establecer si un medidor de agua está operando dentro de los errores máximos permisibles, de acuerdo a lo siguiente:

Zona inferior de medición:
Q1 ≤ Q < Q2              EMP: ± 5%               (± 10% en uso)

Zona superior de medición:
Q2 ≤ Q < Q3                   EMP: ± 2%                 (± 4% en uso)

Donde:                                                                                                                            Referencias:

Q1: Caudal mínimo.                                                                                                  NB ISO 4064

Q2: Caudal transición.                                                                                             ISO 4064

Q3: Caudal permanente.                                                                                        OIML R 49

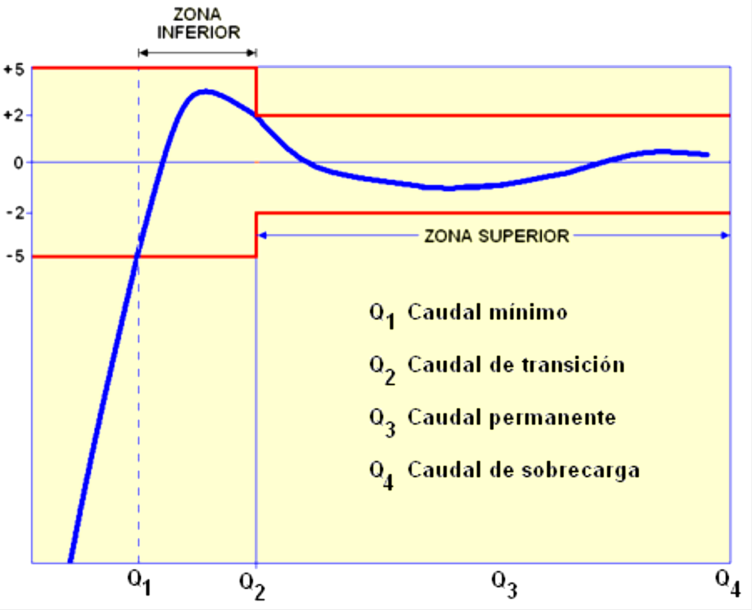

CURVA DE ERROR DE UN MEDIDOR DE AGUA

Para fines de determinación de los errores de indicación, la curva de error de un medidor de agua se presenta en el gráfico de la derecha.

Se puede apreciar que esta curva tiene 2 zonas de medición: Una zona inferior y una zona superior.

La curva de error se define por medio de los caudales del medidor, en general, caudal mínimo (Q1), caudal de transición (Q2), caudal permanente (Q3) y caudal de sobrecarga (Q4) Vs. E%.

Caudal mínimo (Q1): Caudal a partir del cual el medidor empieza a proporcionar indicaciones de volumen.

Caudal de transición (Q2): Caudal que divide en 2 zonas de medición el comportamiento del medidor, cada una de estas zonas se caracteriza por un error máximo permisible distinto.

Caudal permanente (Q3): Caudal en el cual el medidor opera de manera satisfactoria y permanente bajo las condiciones de uso a flujo uniforme y/o intermitente.

Caudal de sobrecarga (Q4): Caudal en el cual el medidor opera satisfactoriamente por ciertos periodos cortos de tiempo sin deteriorarse.

grafico caudal flujo

Otras difiniciones necesarias de conocer son:

Caudal: Cociente del volumen de agua que pasa por el medidor (Volumen registrado en el indicador) y el tiempo que demora en hacerlo.

Caudal de arranque: Caudal en el cual, el medidor empieza a funcionar de manera estable. Determina la “sensibilidad” del medidor.

Curva de error: Grafico logarítmico (Caudal vs. E%) que muestra los errores de indicación del medidor en función de sus caudales.

INCERTIDUMBRE DE LA MEDICIÓN

La determinación del error de indicación no estaría completa sino va acompañada de su incertidumbre de medición. La incertidumbre estimada representa la calidad de la medición efectuada, de tal manera que a partir de este valor se puede apreciar la “confiabilidad” del error determinado.

Para determinar la incertidumbre de la medición partimos del modelo matemático definido en la ecuación (1):

Formula1

VMBP = LF - LI

formula 2

Donde:

Lectura final: LF = IF + &LF

Lectura inicial: LI = II + &LI

Además:

IF Es &LF es la indicación que lee el observador en el medidor de agua, y es la corrección que se debería aplicar a IF por la aproximación en la lectura que se realiza en el operador. De manera similar se procede en la lectura inicial.

Por otro lado:

VPC = IP + &IP + &CERT

IP Es la indicación que lee el observador en el recipiente volumétrico patrón corregido a la temperatura t ºC.

δIPEs la corrección que se debería aplicar a la IP por la aproximación en la lectura que realiza el operador.

δCertEs la corrección del recipiente volumétrico patrón, que aparece en su certificado de calibración.

Finalmente el modelo matemático queda expresado de la siguiente manera:

formula numero 3

δIP y δCert Son valores prácticamente despreciables.

Además "e" es el error que se encuentra directamente en cada medición.

formula 4

Finalmente reemplazando "e" se obtiene:

formula 5

El mejor estimador para δLF, δLI, δIP y δCert es cero, pero sus incertidumbres deben evaluarse.

Se asume que la incertidumbre aportada por la corrección de temperatura es despreciable.

Aplicando la Ley de propagación de incertidumbres y puesto que el modelo matemático está compuesto solo por sumaas y restas de las demás variables, se tiene:

formula 6

ue Es la condición debida a la repetibilidad de las mediciones. Este componente se evalúa asumiendo que la distribución de probabilidades de las indicaciones es una distribución normal. Essta estimación se obtiene a partir de "n" mediciones como por ejemplo N = 3.

Finalmente, utilizando un factor de cobertura K = 2 que representa un nivel de cobertura aproximadamente del 95%, la incertidumbre expandida queda expresada de la siguiente manera:

U = 2 * uc

U representa la incertidumbre de la medición.

Ref:Todo sobre medidores de agua, José Dajes Castro, Edición 20008.

Calculo de ue, uδLF, uδLI, uδIP y uCert:

formula numero 7

S = Desviación estándar del error (%)

n = Numero de mediciones.

Se estima que la división de escala "d" puede subdividirse (imaginariamente) para ofrecer una mejor estimación dividiéndolo en "p" partes.

La distribución de probabilidad asumida es rectangular con limites simétricos ±(d/p). Este componente se evalúa asumiendo que cualquier aproximación de la indicación dentro de estos límites, es igualmente probable, quedando expresado de la siguiente manera:

formula numero 8

Expresado en la mismas unidades (litros). Como porcentajes del volumen promedio (V) del ensayo (recipiente volumétrico patrón), queda expresado de la siguiente manera:

formula numero 9

uδLI = Contribución debido a la lectura final de la indicación del medidor de agua.

Esta contribución es igual a la hallada para la lectura inicial, por lo tanto, tenemos:

formula numero 10

Para uδIP se estima que la división de escala puede realizarse con una aproximación de ± L % y se asume que la distribución de probabilidades es rectangular. Este componente se evalúa asumiendo que cualquier aproximación de la indicación dentro de estos límites del recipiente volumétrico patrón es igualmente probable, quedando expresado de la siguiente manera:

formula numero 11

uCert Es la contribución debido a la calibración de recipiente volumétrico patrón. Su certificado de calibración indica una incertidumbre expandida (UCert) con un factor de K = 2. Así tenemos:

formula numero 12

MEDIDOR DE AGUA

  • Caudal de prueba: 1500 L/h.
  • División escala del medidor: 0,0001 (100 ml).
  • Temperatura del agua 25 °C.

RECIPIENTE VOLUMÉTRICO PATRÓN

  • Incertidumbre de calibración: U= 0,02 %; k=2.
  • División de escala: 0,2 L (0,2%).
  • Volumen nominal: 100 L.
  • Material acero inoxidable: α = 5,11 x 10-5 ºC-1

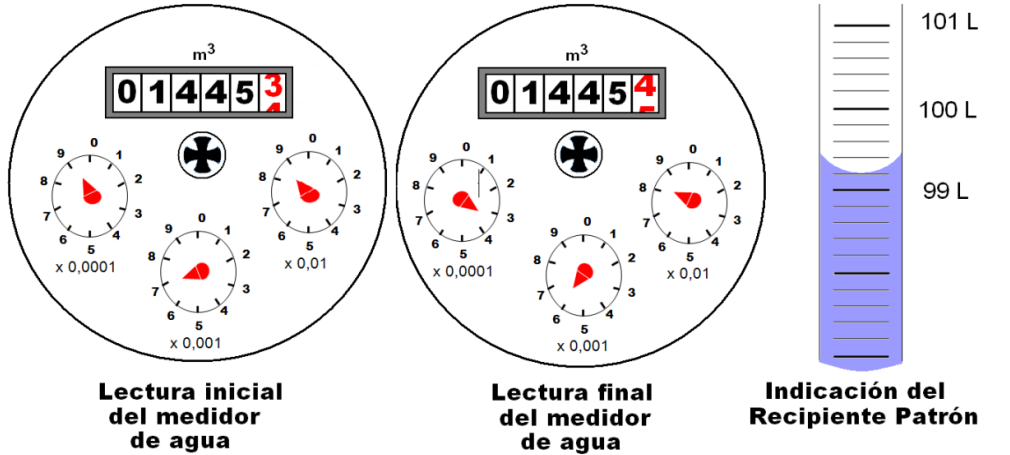

lectura de medidor







Ultimas lecturas final e inicial del medidor de agua y última indicación del recipiente patrón para el desarrollo del ejercicio práctico.

Cálculos para la medición estimación de incertidumbre

LECTURAS DEL  MEDIDOR

LECTURAS EN EL PATRÓN

Error encontrado

Error relativo

No.

Lectura Inicial

Lectura Final

Volumen medidor

Indicación patrón

Indicación patrón corregido

L

L

L

L

%

1

1445186,92

1445286,72

99,8

100,1

100,13

-0,33

-0,33

2

1445286,72

1445386,92

100,2

100,4

100,43

-0,23

-0,23

3

1445386,92

1445486,32

99,4

99,2

99,53

-0,13

-0,13

Promedio 99,8 100,0 100,0 -0.03 -0,03



Finalmente, luego de proceder con los cálculos para la estimación de la incertidumbre anteriormente descritos, se obtiene:

ultima formula

Se deja como tarea a los lectores, el cálculo de la estimación de la incertidumbre de la medición de este ejemplo.

REFERENCIA BIBLIOGRAFICA

Todo sobre medidores de agua, José Dajes Castro, Edición Junio 2008

DEL AUTOR

Ing. Julio Casilla Gutiérrez
